在液压同步解决方案前还有一个就是机械同步,把多个油缸通过一个机械结构件强制连接在一起,负载产生的偏差由机械结构来承受,一般精度高(5星),价格低(4星),偏载较大(5星)多个油缸油缸之间都可以使用,体积大,机械结构件易变形卡死(2星),结构件尺寸不可过大(1星)的场合。
如需要液压多缸同步的元件及使用方法,请联系我们。话不多说,主题是液压控制实现同步的方案,本人总结全部如下:

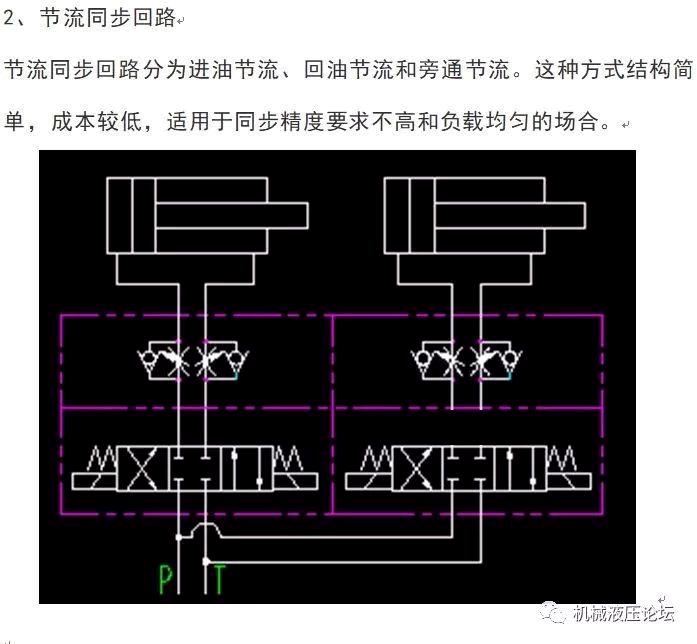

1 同步精度要求不高(1星),价格低(4星),偏载较小(1星)油缸之间压差不大的场合:
2同步精度比节流阀要好(2星),价格低(4星),偏载不大的场合(3星)用调速阀实现同步:
3 同步精度比用调速阀差不多(2星半),价格适中(3星),体积大(1星),油缸数量多的场合不行(1星),偏载大的场合可以串联油缸:
4 同步精度高(4星),价格适中(3星),偏载较大(3星),多个油缸(5星)使用同步马达实现:
5同步精度高(4星),价格较合适(3星),偏载较大(3星),多个油缸(1星)不可使用双泵实现同步:
6同步精度较高(3星),价格较合适(3星),偏载不大(2星),多个油缸(3星)可使用双压力补偿阀实现同步:
7同步精度较高(5星),价格高(0星),偏载大(4星),多个油缸(4星)可使用多个比例阀配油缸传感器实现同步:
8 同步精度较高(5星),价格高(0.5星),偏载大(4星),多个油缸(4星)可使用多个比例阀配油缸传感器实现同步:
以上由上海意浙机电设备有限公司编辑. |
